اندازه گیری ضریب شکست نور | روش ها و کاربرد
رپورتاژ آگهی
قبل از اینکه وارد اندازه گیری ضریب شکست نور شوید، با پاسخ به این ۳ سؤال، هم روش درست را انتخاب میکنید و هم خطای اندازهگیری را پایین میآورید.
- نمونه شما چیست؟ اگر اندازه گیری ضریب شکست مایعات است، رفرکتومتر معمولا سریعتر و تکرارپذیرتر جواب میدهد؛ برای جامدات شفاف یا فیلم نازک، ابزار و تنظیمات متفاوت میشود.
- چه دقتی لازم دارید؟ کنترل کیفیت روزانه با دقت معمولی یک مسیر دارد؛ اما اندازه گیری ضریب شکست برای تحلیل آزمایشگاهی به کنترل دقیقتر نیاز خواهد داشت.
- شرایط اندازهگیری را کنترل میکنید؟ دما، تمیزی سطح تماس، حباب و ذرات معلق میتوانند عدد را تغییر دهند؛ پس از ابتدا استاندارد نمونهبرداری و ثبت شرایط را مشخص نمایید.
شکست نور چیست و ضریب شکست چیست؟
شکست نور پدیدهای است که در آن مسیر پرتو نور هنگام عبور از مرز دو محیط شفاف (مثلا هوا به آب یا شیشه) تغییر میکند؛ چون سرعت انتشار نور در هر ماده متفاوت است. نتیجه عملی این پدیده برای کاربر این است که زاویه خم شدن نور میتواند سرنخ دقیقی از ویژگیهای اپتیکی ماده بدهد؛ به همین دلیل شکست نور پایه بسیاری از آزمونهای کنترل کیفیت و تحلیل آزمایشگاهی خواهد بود.
اما ضریب شکست نور یک عدد است که نشان میدهد نور در یک ماده نسبت به خلأ چقدر کندتر حرکت میکند و در نتیجه، شدت شکست نور در آن ماده چقدر است. وقتی درباره این موضوع که «ضریب شکست چیست» صحبت میکنیم، مهمترین نکته کاربردی این است: این پارامتر معمولا به ترکیب و غلظت وابسته بوده و با تغییر آنها تغییر میکند؛ پس در صنایع و آزمایشگاهها از ضریب شکست برای بررسی یکنواختی نمونه، مقایسه بچها و تشخیص تغییرات ظریف در فرمولاسیون استفاده میشود.
روشهای اندازهگیری ضریب شکست نور
اگر هدف شما اندازه گیری ضریب شکست نور است، باید بدانید «یک روش واحد» برای همه نمونهها وجود ندارد. تفاوت در نوع ماده، محدوده ضریب شکست و سطح دقت مورد نیاز باعث میشود ابزارهای متفاوتی به کار بیاید. در ادامه، رایجترین روش های اندازه گیری ضریب شکست را با نگاه عملی و تصمیمساز مرور میکنیم.

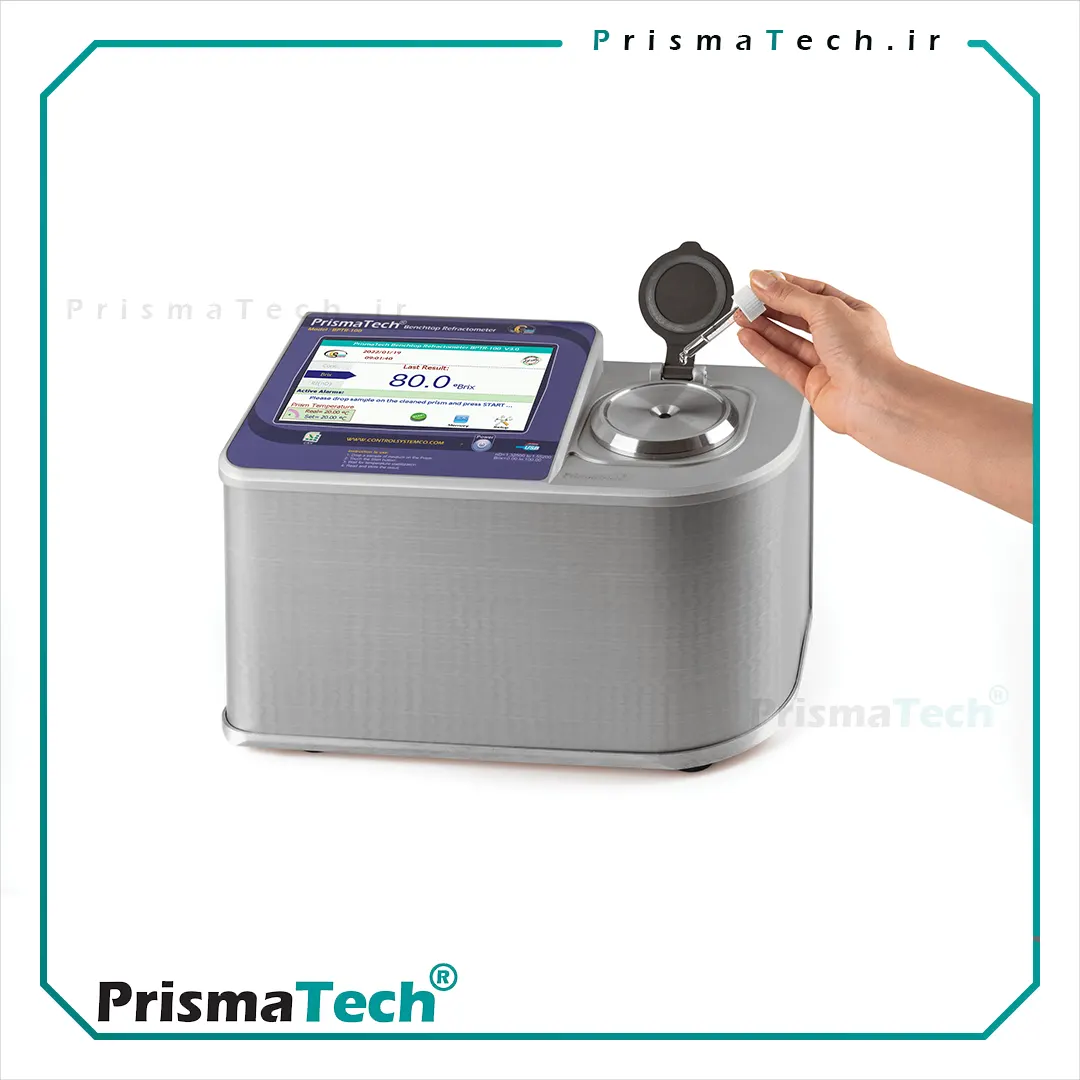

رفرکتومتر (Refrectometer): راهکار سریع و استاندارد در QC
در بسیاری از کاربردهای صنعتی، رفرکتومتر انتخاب اول است؛ چون به جای محاسبات پیچیده، عدد ضریب شکست را با سرعت بالا و تکرارپذیری مناسب ارائه میدهد. رفرکتومترها معمولا بر پایه رفتار نور در مرز دو محیط و تشخیص ناحیه روشن/تاریک (یا سیگنال دیجیتال متناظر) کار میکنند. در مدلهای آزمایشگاهی مانند Abbe، شما علاوه بر خواندن مقدار n، میتوانید یکنواختی نمونه را هم بهتر کنترل کنید؛ در مدلهای دیجیتال، خوانش سریعتر و خطای اپراتوری کمتر میشود. برای اینکه خروجی اندازه گیری ضریب شکست مایعات قابل اتکا باشد، کیفیت تماس نمونه با سطح اندازهگیری، آمادهسازی درست و خوانش پایدار اهمیت دارد.
برای کسب اطلاعات بیشتر، مشاوره و استعلام قیمت رفرکتومتر به prismatech.ir/product-category/product/refractoemeter مراجعه نمایید.
روش زاویهای با قانون اسنل: مناسب آزمایشهای آموزشی و برخی جامدات
در این روش، ضریب شکست از اندازهگیری زاویه تابش و زاویه شکست به دست میآید. مزیت آن شفافیت مفهومی است (میفهمید چرا عدد تغییر میکند)؛ اما حساسیت آن به همراستاسازی پرتو، کیفیت سطح نمونه و دقت اندازهگیری زاویهها بالاست. اگر با جامد شفاف ساده کار میکنید و هدف، تحلیل پایه یا آموزشی است، این روش گزینهای قابل دفاع خواهد بود.
روش زاویه بحرانی و بازتاب کلی داخلی: وقتی مرز اندازهگیری دقیقتر میشود
در برخی سنجههای دقیق، به جای دنبال کردن مسیر پرتو عبوری، نقطهای بررسی میشود که از آن به بعد نور دیگر عبور نمیکند و بازتاب کلی رخ میدهد. از روی این آستانه میتوان ضریب شکست را با پایداری بالاتر استخراج کرد؛ به خصوص زمانی که به تکرارپذیری و مرجعپذیری نیاز دارید.
روشهای پیشرفته برای فیلمهای نازک: الیپسومتری و کوپلینگ منشوری
اگر نمونه شما فیلم نازک یا ساختارهای اپتیکی پیشرفته است، معمولا باید سراغ روشهایی بروید که هم ضریب شکست و هم پارامترهای وابسته را دقیقتر تفکیک کنند. الیپسومتری و کوپلینگ منشوری در این دسته قرار میگیرند و برای تحلیل پوششها، موجبرها و لایههای مهندسی شده استفاده میشوند؛ جایی که یک عدد کلی n کافی نیست و تفکیک رفتار لایهها اهمیت دارد.
کدام روش اندازهگیری ضریب شکست برای شما بهتر است؟
برای انتخاب بهترین گزینه در اندازه گیری ضریب شکست نور، بهتر است به جای کلیگویی، چهار معیار عملی را همزمان بسنجید: نوع نمونه، محدوده دقت، سرعت چرخه کاری و استاندارد گزارشدهی. اگر با نمونههای روتین سروکار دارید و باید در زمان کوتاه خروجی قابل تکرار بگیرید، معمولا روشی مناسبتر است که فرآیند خوانش را ساده کند و خطای اپراتور را کاهش دهد. اگر هدف شما بررسی تغییرات بسیار کوچک در فرمولاسیون یا پایش کیفیت در چند بچ تولید است، روشی را انتخاب نمایید که پایداری اندازهگیری و امکان مقایسه بین سریها را تقویت کند.
برای کاربردهای آموزشی و تحلیلهای زاویهای، معیار اصلی «قابل ردیابی بودن محاسبه» است؛ یعنی بتوانید مقدار ضریب شکست را با کنترل هندسه و اندازهگیری زاویهها بازسازی نمایید. در پروژههای پیشرفتهتر (مثل لایههای نازک)، انتخاب روش باید بر اساس توانایی تفکیک ویژگیهای اپتیکی و نه صرفا ارائه یک عدد انجام شود. در نهایت، هر روشی را که انتخاب میکنید، مطمئن شوید نتیجه به صورت یکسان و قابل مقایسه گزارش میگردد: ضریب شکست + شرایط اندازهگیری.
کاربرد اندازهگیری ضریب شکست نور در صنعت و آزمایشگاه
کاربرد اندازه گیری ضریب شکست نور فقط به ثبت یک عدد محدود نمیشود؛ این پارامتر در عمل به شما کمک میکند کیفیت، خلوص و حتی پایداری فرآیند را سریعتر و دقیقتر پایش نمایید. در بسیاری از صنایع، این ضریب به عنوان یک شاخص کنترل کیفیت استفاده میشود تا تغییرات کوچک در ترکیب یا فرمولاسیون قبل از اینکه به محصول نهایی آسیب بزند، شناسایی گردد.
مهمترین کاربردهای ضریب شکست نور
- صنایع غذایی و نوشیدنی: کنترل غلظت محلولها، یکنواختی بچها و پایش روند تولید.
- شیمی و داروسازی: بررسی خلوص و تشخیص تغییرات ظریف در ترکیبات و حلالها.
- مواد، پلیمر و شیشه: ارزیابی همگنی ماده و کنترل کیفیت مواد اولیه.
- آزمایشگاههای تحقیقاتی: استفاده از اندازه گیری این ضریب برای مقایسه نمونهها، اعتبارسنجی دادهها و مدلسازی رفتار اپتیکی.
اگر هدف شما تصمیمگیری دقیق است، ضریب شکست یک معیار سریع و قابل اتکا برای تبدیل داده اپتیکی به اقدام عملی محسوب میشود.

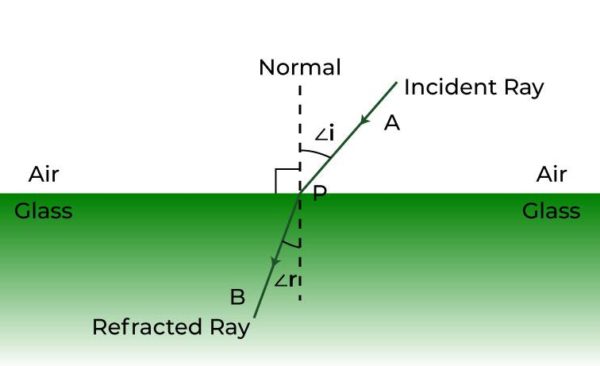

قانون ضریب شکست نور (قانون اسنل)
قانون اسنل مبنای محاسباتی بسیاری از روشهای اپتیکی بوده و رابطه بین زاویه تابش و زاویه شکست را بیان میکند:
n۱ sin(θ۱) = n۲ sin(θ۲)
در عمل، وقتی میخواهید ضریب شکست نور را به صورت قابل دفاع گزارش نمایید، این قانون به شما کمک میکند بدانید هر تغییر کوچک در زاویهها چگونه به تغییر در مقدار n تبدیل میشود. بنابراین در اندازه گیری ضریب شکست نور، دقت در تعیین زاویههای مرزی و تعریف درست محیط مرجع، مستقیما روی اعتبار عدد نهایی اثر میگذارد.
تفاوت ضریب شکست مطلق و نسبی
ضریب شکست مطلق مقدار n یک ماده را نسبت به خلأ تعریف میکند و برای مقایسه مواد مختلف به صورت استاندارد کاربرد دارد. در مقابل، ضریب شکست نسبی بیانگر نسبت ضریب شکست دو محیط به یکدیگر بوده و دقیقا همان چیزی است که در بسیاری از محاسبات مرزی (مثلا عبور نور از شیشه به هوا یا آب) وارد میشود. اگر در اندازه گیری ضریب شکست نور با چند محیط سروکار دارید، گزارش ضریب شکست نسبی میتواند تفسیر رفتار پرتو را سادهتر و تصمیمگیری اپتیکی را دقیقتر سازد.
چه عواملی ضریب شکست را تغییر میدهد؟
اگر در اندازه گیری ضریب شکست نور با عددهای متفاوت مواجه میشوید، مسئله معمولا «تغییر ماده» نیست؛ بلکه تغییر شرایط و کیفیت نمونه است. ضریب شکست نور به پارامترهایی وابسته است که اگر کنترل یا گزارش نشوند، نتیجه قابل مقایسه نخواهد بود.
مهمترین عوامل موثر بر ضریب شکست:
- دما: حتی تغییرات کوچک میتواند مقدار n را جابهجا کند، مخصوصا در مایعات و محلولها.
- طول موج نور: به دلیل پراکندگی، ضریب شکست در طول موجهای مختلف یکسان نیست.
- غلظت و ناخالصیها: تغییر ترکیب، رطوبت یا آلودگیهای جزئی، ضریب شکست را تغییر میدهد.
- کیفیت نمونه: کدری، ذرات معلق یا ناهمگنی در جامدات باعث خطای اندازهگیری میشود.
برای نتیجه دقیق، این عوامل را هنگام اندازهگیری ثبت و استاندارد کنید.
خطاهای رایج و جمعبندی عملی
در اندازه گیری ضریب شکست نور، اختلاف نتایج معمولا به نقص دستگاه برنمیگردد؛ بلکه بیشتر به جزئیات اجرای آزمون مرتبط است. یکی از رایجترین خطاها، کالیبراسیون ناقص یا انجام نشدن آن در بازههای منظم است. در این حالت، عدد ضریب شکست نور حتی اگر تکرارپذیر به نظر برسد، قابل استناد نخواهد بود.
خطای مهم بعدی، نمونهگیری غیرنماینده است؛ نمونهای که تهنشین شده یا دوفاز است، میتواند مقدار n را از واقعیت دور کند. همچنین اگر شرایط اندازهگیری در گزارش ثبت نشود، مقایسه بین سریها سخت خواهد بود. در نهایت، آلودگی سطح تماس یا ظرف، خصوصا وقتی لایه بسیار نازکی باقی میماند، باعث جابهجایی خوانش خواهد شد. در مجموع باید گفت با استاندارد کردن نمونهبرداری، کالیبراسیون و گزارشدهی، خروجی شما قابل دفاع میشود.
