استفاده از کابل شبکه به جای کواکسیال
رپورتاژ آگهی
اگر قصد استفاده از کابل شبکه به جای کواکسیال را دارید، باید بدانید که کابل شبکه امکان انتقال همزمان تصویر و برق با PoE، کیفیت پایدار دیجیتال تا ۱۰۰ متر و توسعهپذیری ساده از طریق سوئیچ را فراهم میکند، در حالی که کابل کواکسیال برای هر دوربین به کابل برق جداگانه نیاز دارد و در پروژههای توسعهپذیر محدودتر است. در اغلب پروژههای جدید، بهویژه سیستمهای IP، استفاده از کابل شبکه به جای کواکسیال انتخاب منطقیتری محسوب میشود؛ مگر اینکه زیرساخت کواکسیال قدیمی سالم و قابل استفاده باشد. در ادامه این مقاله، مقایسه فنی، هزینه اجرا، طول مجاز کابل و شرایط منطقی استفاده از هر دو گزینه را دقیق بررسی میکنیم.
| معیار مقایسه | کابل شبکه (LAN) | کابل کواکسیال |
|---|---|---|
| نوع سیستم | دیجیتال (IP) | آنالوگ / HD آنالوگ |
| ساختار کابل | ۴ زوج سیم تابیده | یک مغزی مرکزی + شیلد |
| انتقال تصویر | بهصورت دیتا (Packet) | سیگنال مستقیم ویدیویی |
| انتقال برق | امکانپذیر با PoE | نیاز به کابل برق جداگانه |
| حداکثر طول استاندارد | ۱۰۰ متر (بدون تقویتکننده) | ۲۰۰ تا ۳۰۰ متر (با افت تدریجی کیفیت) |
| کیفیت تصویر در فاصله بالا | ثابت تا ۱۰۰ متر | کاهش تدریجی کیفیت |
| رزولوشنهای بالا (4MP / 8MP) | کاملاً پشتیبانی میشود | محدودتر و وابسته به تکنولوژی |
| توسعهپذیری | بسیار بالا (افزودن از طریق سوئیچ) | محدود و نیازمند کابلکشی مجدد |
| مدیریت مرکزی | امکان VLAN و مدیریت شبکه | فاقد مدیریت شبکه |
| هزینه کابل | معمولاً بالاتر (Cat6 تماممس) | معمولاً ارزانتر در هر متر |
| هزینه اجرای نهایی | اقتصادیتر با PoE | افزایش هزینه به دلیل کابل برق جداگانه |
| سرعت نصب | سریعتر در پروژههای PoE | نیاز به سیمکشی برق مجزا |
| مقاومت در برابر نویز | بالا (زوجهای تابیده) | وابسته به کیفیت شیلد |
| مناسب برای پروژههای جدید | بسیار توصیه میشود | کمتر توصیه میشود |
| مناسب برای زیرساخت قدیمی | نیاز به سیمکشی جدید | قابل استفاده روی بستر موجود |
| آیندهنگری | کاملاً سازگار با فناوریهای جدید | فناوری قدیمیتر |
چرا استفاده از کابل شبکه به جای کواکسیال در پروژههای جدید توصیه میشود؟
در پروژههای جدید نظارتی و زیرساختی، استفاده از کابل شبکه به جای کواکسیال به دلیل انعطافپذیری بالاتر، هزینه نگهداری کمتر و قابلیت توسعه سادهتر توصیه میشود. کابل کواکسیال عمدتاً برای انتقال تصویر آنالوگ طراحی شده و برای هر دوربین نیاز به کابل برق جداگانه دارد، در حالی که در کابل شبکه و سیستمهای IP میتوان تصویر و برق را بهصورت همزمان از طریق PoE منتقل کرد. این موضوع هم در کاهش هزینه اجرا مؤثر است و هم سرعت نصب را افزایش میدهد.
از طرف دیگر، شبکههای مبتنی بر کابل LAN قابلیت اتصال به سوئیچ، مدیریت متمرکز، انتقال داده با کیفیت بالاتر و ارتقای آسان به رزولوشنهای بالاتر را فراهم میکنند. در پروژههایی که نیاز به توسعه در آینده وجود دارد، زیرساخت شبکه بسیار مقیاسپذیرتر از سیستمهای کواکسیال است. به همین دلیل، در ساختمانهای جدید و پروژههای حرفهای، طراحی از ابتدا بر پایه کابل شبکه انجام میشود تا محدودیتهای فناوری قدیمی حذف گردد.

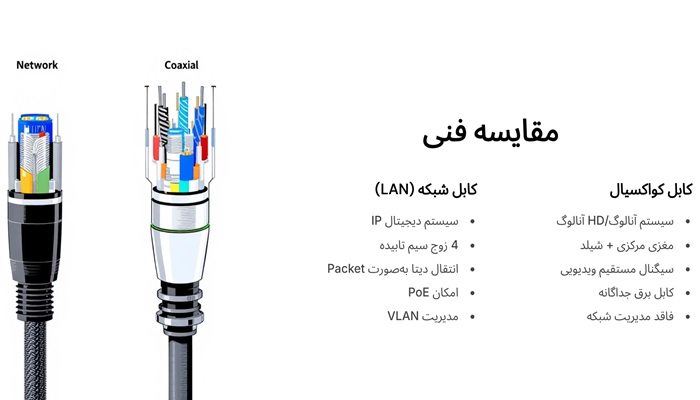

مقایسه فنی کابل شبکه و کواکسیال

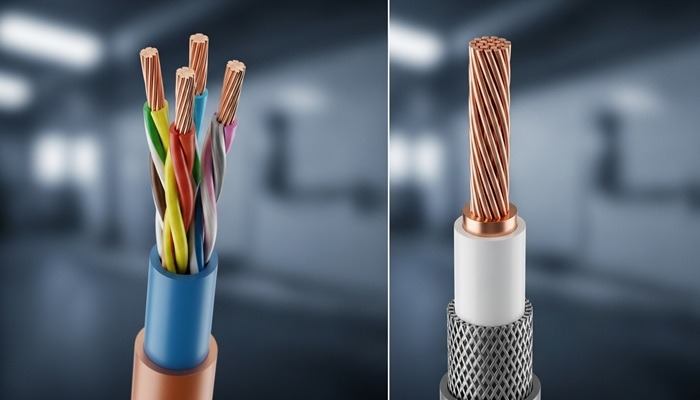

از نظر فنی، کابل کواکسیال و کابل شبکه دو ساختار کاملاً متفاوت دارند و برای نسلهای مختلف انتقال تصویر طراحی شدهاند. کابل کواکسیال دارای یک مغزی مرکزی مسی، عایق، شیلد فلزی و روکش بیرونی است و بهصورت سنتی برای انتقال سیگنال آنالوگ در سیستمهای دوربین قدیمی استفاده میشود. این نوع کابل تصویر را بهصورت مستقیم به DVR منتقل میکند و برای هر دوربین نیاز به مسیر برق جداگانه دارد.
در مقابل، کابل شبکه از چهار زوج سیم تابیده تشکیل شده که برای انتقال دیتا در شبکههای دیجیتال طراحی شدهاند. در سیستمهای IP، تصویر بهصورت داده دیجیتال منتقل میشود و میتواند از طریق سوئیچ مدیریت، ضبط و توزیع گردد. مهمترین مزیت فنی کابل شبکه، امکان استفاده از فناوری PoE است که برق و تصویر را همزمان منتقل میکند.
از نظر پهنای باند، کابل شبکه (بهویژه Cat6) ظرفیت بالاتری نسبت به کواکسیال در انتقال دادههای حجیم و رزولوشنهای بالا دارد. همچنین ساختار زوجهای تابیده باعث کاهش نویز و تداخل الکترومغناطیسی میشود. در مجموع، کابل شبکه از نظر انعطافپذیری، توسعهپذیری و سازگاری با زیرساختهای مدرن، گزینه پیشرفتهتری محسوب میشود.

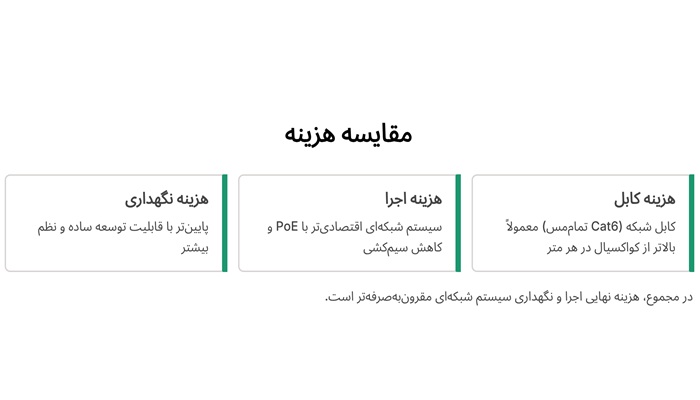

مقایسه هزینه اجرای کابل شبکه و کواکسیال
در نگاه اول ممکن است تصور شود اجرای کابل کواکسیال ارزانتر است، زیرا ساختار سادهتری دارد و سالها در پروژههای دوربین آنالوگ استفاده شده است. اما در محاسبه واقعی هزینه، باید مجموع تجهیزات و نیروی اجرا را در نظر گرفت. در سیستم کواکسیال، علاوه بر کابل تصویر، برای هر دوربین نیاز به کابل برق جداگانه، منبع تغذیه مرکزی یا آداپتور مستقل وجود دارد که هزینه سیمکشی و زمان نصب را افزایش میدهد.
در مقابل، در زیرساخت مبتنی بر کابل شبکه و PoE، تصویر و برق از طریق یک کابل منتقل میشوند. این موضوع باعث کاهش متراژ کابلکشی، کاهش زمان اجرا و نظم بیشتر پروژه میشود. همچنین در صورت توسعه پروژه، اضافه کردن دوربین جدید در شبکه سادهتر و کمهزینهتر است. هرچند قیمت هر متر کابل شبکه باکیفیت (بهویژه تماممس Cat6) ممکن است بالاتر از کواکسیال باشد، اما در مجموع هزینه نهایی اجرا و نگهداری سیستم شبکهای معمولاً مقرونبهصرفهتر و آیندهنگرانهتر است. مطابق نظر سایت پاناتل مرجع تخصصی فروش انواع تجهیزات شبکه:

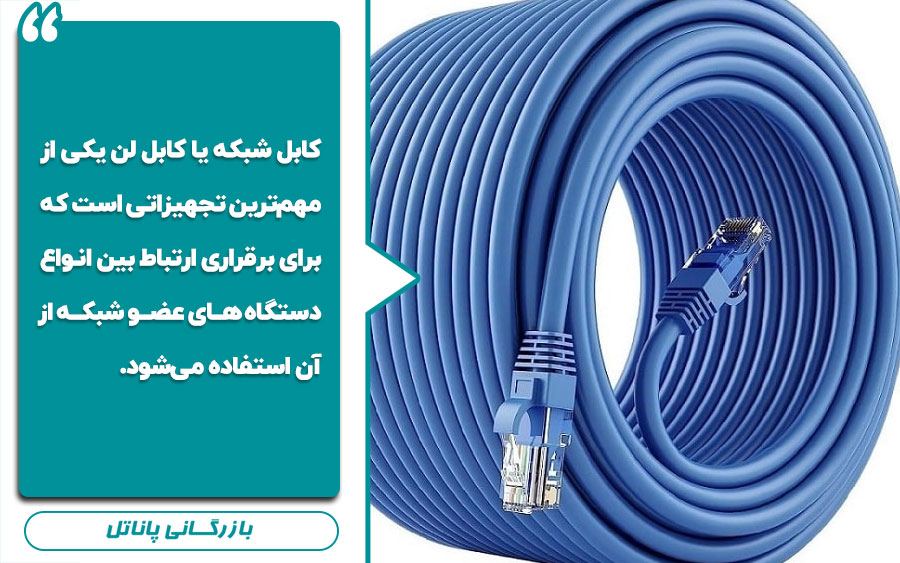

کابلهای شبکه موجود بر اساس نوع کاربرد، استانداردها، جنس شیلد و روکش، تعداد رشته سیمهای موجود در کابل، سطح مقطع کابل، جنس هادی و غیره به انواع مختلفی تقسیم میشوند که همین موارد نقش بسزایی در تعیین قیمت کابل شبکه دارد. هرچه استاندارد کابل افزایش یابد به دلیل افزایش سرعت آن در انتقال دادهها، قیمت آن افزایش مییابد برای مثال قیمت کابل شبکهcat6 نسبت به کابل cat5 بالاتر است.
حداکثر طول مجاز کابل شبکه و کواکسیال
حداکثر طول استاندارد کابل شبکه در یک لینک مستقیم ۱۰۰ متر است (۹۰ متر کابل افقی + ۱۰ متر پچ کورد). اگر این فاصله بیشتر شود، افت سیگنال و در سیستمهای PoE افت ولتاژ رخ میدهد و ممکن است تصویر دچار قطعی یا دوربین ریست شود. در کابل کواکسیال، طول مجاز به نوع کابل و کیفیت آن بستگی دارد. در سیستمهای آنالوگ سنتی، طولهای بالاتر از ۲۰۰ تا ۳۰۰ متر نیز قابل اجرا هستند، اما با افزایش فاصله، کیفیت تصویر کاهش یافته و نویز بیشتر میشود. در سیستمهای HD آنالوگ نیز محدودیتها سختتر میشوند.
بهطور کلی، کابل شبکه در محدوده استاندارد ۱۰۰ متر عملکرد پایدار و دیجیتال بدون افت کیفیت دارد، در حالی که کواکسیال در فواصل طولانیتر امکان انتقال دارد اما با کاهش تدریجی کیفیت سیگنال همراه است. به عنوان مثال، استفاده از کابل شبکه نگزنس به دلیل تستهای استاندارد و خلوص مس بالا، تضمین میکند که حتی در رزولوشنهای 4MP و 8MP، تصویر بدون کوچکترین نویز یا قطع و وصلی منتقل شود. همچنین ساختار زوجهای تابیده در این کابلها باعث کاهش تداخل الکترومغناطیسی شده و در مجموع، این زیرساخت از نظر انعطافپذیری و سازگاری با فناوریهای آینده، گزینهای بهمراتب حرفهایتر از کواکسیال محسوب میشود.
در چه شرایطی استفاده از کواکسیال هنوز منطقی است؟
با وجود برتری زیرساختهای شبکهای، در برخی شرایط استفاده از کابل کواکسیال همچنان میتواند انتخاب منطقی باشد. مهمترین حالت زمانی است که ساختمان از قبل بهصورت کامل با کواکسیال سیمکشی شده و کابلها سالم و استاندارد هستند. در چنین پروژههایی، جایگزینی کامل زیرساخت ممکن است هزینهبر و زمانبر باشد، بنابراین استفاده از دوربینهای HD آنالوگ روی بستر موجود میتواند اقتصادیتر باشد.
همچنین در پروژههای کوچک با تعداد محدود دوربین، بدون نیاز به مدیریت شبکه، VLAN یا دسترسی از راه دور پیچیده، سیستمهای کواکسیال سادهتر و سریعتر اجرا میشوند. در محیطهایی که فاصله بین دوربین و دستگاه ضبط بسیار زیاد است و زیرساخت شبکه در دسترس نیست، کواکسیال با کیفیت مناسب میتواند همچنان تصویر قابل قبولی منتقل کند.
در مجموع، اگر پروژه نیاز به توسعه گسترده، رزولوشنهای بسیار بالا یا مدیریت پیشرفته نداشته باشد و زیرساخت قدیمی قابل استفاده باشد، کواکسیال هنوز میتواند گزینه قابل قبول و مقرونبهصرفهای باشد.
چک لیست فنی قبل از مهاجرت از کواکسیال به شبکه
قبل از تبدیل سیستم دوربین کواکسیال به زیرساخت شبکهای، بررسی چند نکته فنی ضروری است. ابتدا باید وضعیت کابلکشی موجود ارزیابی شود؛ مشخص گردد آیا کابلها قابل استفاده مجدد هستند یا نیاز به سیمکشی کامل جدید وجود دارد. سپس ظرفیت رک، فضای نصب سوئیچ و امکان استفاده از PoE بررسی شود.
توان مصرفی دوربینهای جدید و ظرفیت سوئیچ PoE نیز باید محاسبه شود تا افت ولتاژ یا کمبود توان رخ ندهد. طول مسیر هر دوربین اندازهگیری شود تا از عدم تجاوز از ۱۰۰ متر اطمینان حاصل گردد. همچنین باید پهنای باند مورد نیاز برای تعداد دوربینها و رزولوشن آنها بررسی شود تا سوئیچ و NVR متناسب انتخاب شوند.
در نهایت، پیشبینی توسعه آینده، امکان افزودن دوربینهای جدید و مدیریت متمرکز شبکه باید در طراحی لحاظ شود تا مهاجرت به سیستم IP تنها یک ارتقا مقطعی نباشد، بلکه یک زیرساخت پایدار و قابل توسعه ایجاد کند.
