در هر مدار الکترونیکی، از یک برد ساده آموزشی گرفته تا تجهیزات صنعتی پیچیده و سیستمهای کنترلی پیشرفته، موضوع ایمنی همواره در اولویت قرار دارد. قطعات الکترونیکی در برابر اضافه جریان، اتصال کوتاه، نوسانات ولتاژ و شرایط محیطی نامناسب بسیار آسیبپذیر هستند و در صورت نبود سازوکار حفاظتی مناسب، کوچکترین خطا میتواند منجر به سوختن قطعات، تخریب برد مدار چاپی یا حتی بروز خطرات ایمنی جدی شود. در این میان، فیوز به عنوان یکی از ابتداییترین و در عین حال مؤثرترین عناصر حفاظتی، نقشی کلیدی و غیرقابلجایگزین ایفا میکند.
فیوز قطعهای ساده اما حیاتی است که با قطع جریان در شرایط غیرعادی، از آسیب دیدن سایر اجزای مدار جلوگیری میکند. هرچند ساختار آن نسبتاً ابتدایی به نظر میرسد، اما انتخاب صحیح نوع، ظرفیت و مشخصات فنی فیوز تأثیر مستقیمی بر ایمنی، پایداری و طول عمر دستگاه خواهد داشت. در بسیاری از طراحیهای حرفهای، فیوز نه به عنوان یک قطعه جانبی، بلکه به عنوان بخشی از استراتژی مدیریت ریسک مدار در نظر گرفته میشود.
فیوز چیست و چگونه عمل میکند؟
فیوز یک المان حفاظتی است که در مسیر جریان مدار قرار میگیرد و به صورت سری با بار متصل میشود. در شرایط عادی، جریان الکتریکی از آن عبور میکند؛ اما زمانی که جریان از حد مشخصی فراتر رود یا در مدتزمانی معین از مقدار مجاز تجاوز کند، عنصر داخلی فیوز که معمولاً از فلزی با نقطه ذوب مشخص ساخته شده است، ذوب شده و مدار را قطع میکند. این فرآیند ساده اما مؤثر، مانع از انتقال انرژی اضافی به سایر قطعات میشود.
مقدار جریان نامی، زمان پاسخگویی، ولتاژ قابل تحمل و ظرفیت قطع از جمله پارامترهای مهم در انتخاب فیوز هستند. در واقع، فیوز باید به گونهای انتخاب شود که در شرایط کاری عادی مدار فعال نشود، اما در مواجهه با خطا سریع، دقیق و مطمئن عمل کند. انتخاب اشتباه میتواند باعث قطعهای بیمورد یا برعکس، عملکرد دیرهنگام و آسیب به تجهیزات شود.
چرا استفاده از فیوز در مدار ضروری است؟
بسیاری از خرابیهای رایج در مدارهای الکترونیکی ناشی از اضافهبار، اتصال کوتاه، خرابی منبع تغذیه یا خطاهای انسانی در هنگام تعمیر و نصب هستند. در نبود فیوز، این شرایط میتواند منجر به سوختن آیسیها، ترکیدن خازنها، آسیب دیدن مسیرهای مسی برد یا حتی ایجاد آتشسوزی شود.
فیوز به عنوان یک خط دفاعی اولیه، پیش از آنکه جریان اضافی به قطعات حساس برسد، مدار را از منبع تغذیه جدا میکند. این موضوع به ویژه در منابع تغذیه سوئیچینگ، شارژرها، تجهیزات پزشکی، سیستمهای صنعتی و لوازم خانگی اهمیت دوچندان دارد. در چنین کاربردهایی، حفاظت سریع و قابل اطمینان نهتنها از نظر فنی بلکه از نظر ایمنی کاربران نیز ضروری است.

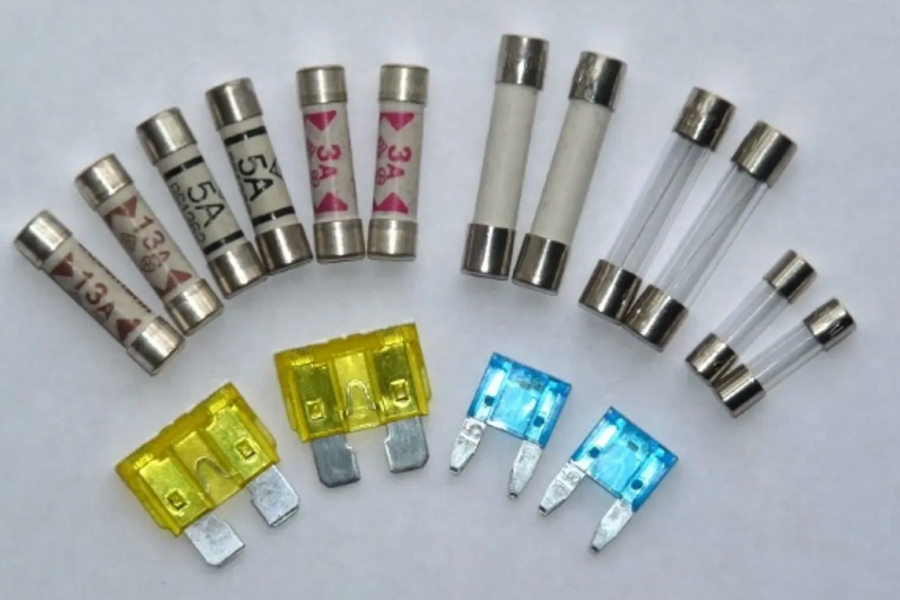

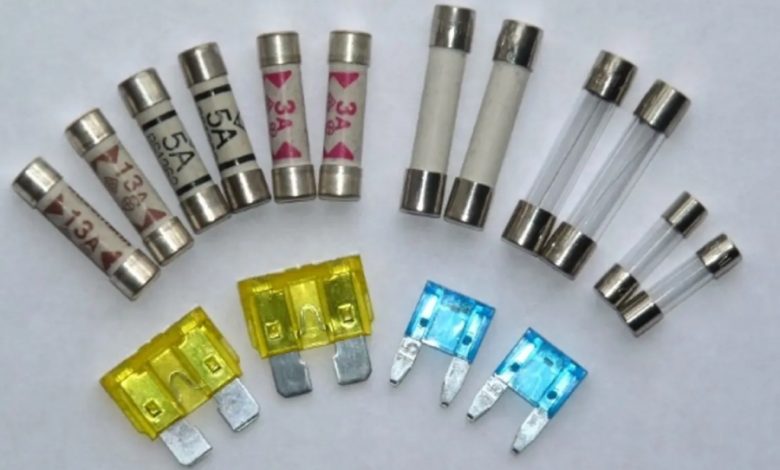

انواع فیوزهای پرکاربرد در الکترونیک
فیوزها بر اساس ساختار فیزیکی، سرعت عملکرد، مکانیزم قطع و حوزه کاربرد به انواع مختلفی تقسیم میشوند. شناخت دقیق این دستهبندیها به انتخاب آگاهانهتر و متناسب با نیاز پروژه کمک میکند.
فیوز گچی یا سرامیکی
فیوزهای گچی که اغلب با بدنه سرامیکی ساخته میشوند، در مقایسه با نوع شیشهای مقاومت حرارتی و مکانیکی بالاتری دارند. این ویژگی باعث میشود که در مدارهایی با جریانهای بالاتر یا شرایط کاری سختتر، عملکرد مطمئنتری ارائه دهند.
در برخی تجهیزات صنعتی، منابع تغذیه پرقدرت، اینورترها و سیستمهای کنترلی که امکان بروز جریانهای خطای شدید وجود دارد، استفاده از این نوع فیوز به دلیل ظرفیت قطع بالاتر ترجیح داده میشود. قیمت فیوز گچی به مشخصات مختلفی از جمله قدرت قطع، استانداردهای بینالمللی و موارد دیگر بستگی دارد.
فیوز حرارتی
فیوز حرارتی با مکانیزمی متفاوت از فیوزهای جریانمحور عمل میکند. این نوع فیوز در برابر افزایش بیش از حد دما واکنش نشان میدهد و در صورت رسیدن به دمای مشخص، مدار را قطع میکند. در واقع، تمرکز این فیوز بر حفاظت حرارتی است نه صرفاً جریان الکتریکی.
از فیوزهای حرارتی در تجهیزات گرمایشی، ترانسفورماتورها، منابع تغذیه، لوازم خانگی مانند اتو و سشوار و حتی برخی بردهای صنعتی استفاده میشود. در پروژههایی که کنترل دما و جلوگیری از داغشدن بیش از حد اهمیت ویژه دارد، بررسی قیمت فیوز حرارتی همراه با دمای عملکرد، جریان نامی و شرایط نصب لازم است.

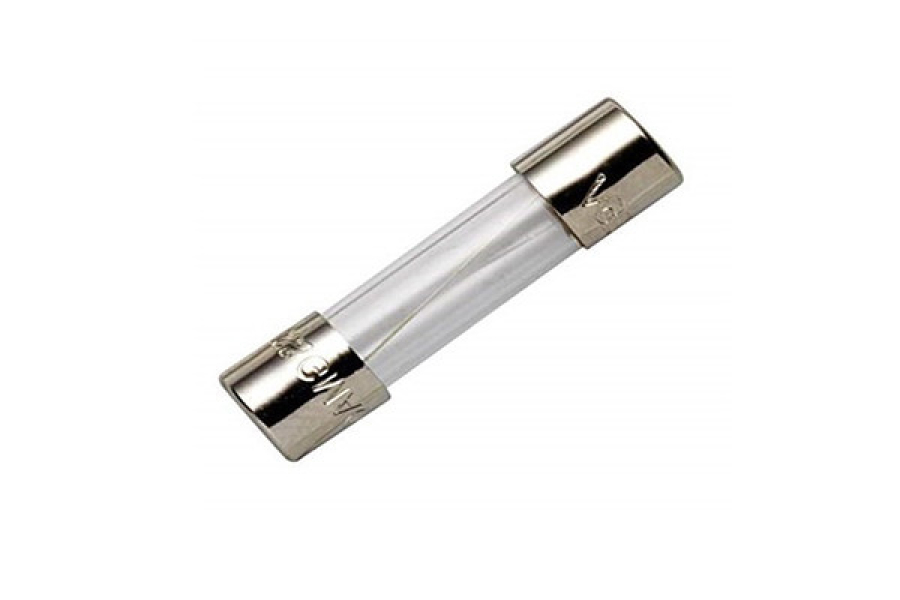

فیوز شیشهای
فیوزهای شیشهای از رایجترین انواع فیوز در تجهیزات الکترونیکی عمومی هستند. بدنه شفاف آنها امکان مشاهده وضعیت داخلی و بررسی بصری سوختن عنصر داخلی را فراهم میکند. این نوع فیوزها در آمپراژها و ابعاد مختلف تولید میشوند و معمولاً در منابع تغذیه کوچک، دستگاههای صوتی و تصویری، بردهای آموزشی و تجهیزات خانگی مورد استفاده قرار میگیرند.
قیمت فیوز شیشه ای و همینطور مشخصات فنی مانند جریان نامی، ولتاژ کاری، نوع تندکار یا کندکار بودن و ابعاد فیزیکی، بخشی مهمی از فرآیند انتخاب در پروژههای تعمیراتی، آزمایشگاهی و تولیدی محسوب میشود. همچنین کیفیت ساخت و استانداردهای ایمنی رعایتشده در تولید این فیوزها اهمیت ویژهای دارد.
تفاوت فیوز تندکار و کندکار
فیوزها از نظر سرعت عملکرد نیز به دو دسته اصلی تندکار (Fast Blow) و کندکار (Slow Blow) تقسیم میشوند. فیوز تندکار در برابر افزایش ناگهانی جریان به سرعت واکنش نشان میدهد و مناسب مدارهایی است که قطعات نیمههادی حساس مانند آیسیها و ترانزیستورها دارند.
در مقابل، فیوز کندکار میتواند جریانهای لحظهای بالا را برای مدت کوتاه تحمل کند بدون آنکه فوراً قطع شود. این ویژگی در مدارهایی که دارای جریان راهاندازی بالا هستند، مانند منابع تغذیه سوئیچینگ، موتورها و ترانسفورماتورها اهمیت دارد. انتخاب نادرست میان این دو نوع میتواند باعث عملکرد نامناسب سیستم یا کاهش سطح حفاظت شود.
نقش فیوز در افزایش طول عمر تجهیزات
استفاده صحیح از فیوز نهتنها از آسیبهای ناگهانی جلوگیری میکند، بلکه به افزایش طول عمر کلی دستگاه نیز کمک میکند. قطع به موقع جریان در شرایط خطا مانع از ایجاد تنش حرارتی، شوک الکتریکی و فشار اضافی بر قطعات حساس میشود.
در طراحی حرفهای مدار، محل قرارگیری فیوز نیز اهمیت دارد. معمولاً فیوز در ابتدای مسیر تغذیه و نزدیک ورودی منبع قرار میگیرد تا در صورت بروز خطا، کل سیستم را ایمن کند. در برخی طراحیها حتی از چند فیوز در نقاط مختلف مدار استفاده میشود تا هر بخش به صورت مستقل حفاظت شود.
نکات مهم در انتخاب فیوز مناسب
انتخاب فیوز صرفاً بر اساس آمپراژ انجام نمیشود و نیازمند تحلیل دقیق شرایط کاری مدار است. برای انتخاب صحیح باید به عوامل زیر توجه کرد:
- جریان نامی و جریان لحظهای راهاندازی
- ولتاژ کاری و حداکثر ولتاژ قابل تحمل
- نوع بار (مقاومتی، سلفی یا خازنی)
- شرایط محیطی مانند دمای اطراف و تهویه
- ظرفیت قطع فیوز و سطح انرژی خطا
- استانداردها و گواهیهای ایمنی
در مدارهای صنعتی یا تجهیزات حساس، استفاده از فیوز نامناسب میتواند منجر به قطعهای ناخواسته، اختلال در عملکرد سیستم یا برعکس، عدم قطع به موقع و خسارت گسترده شود. به همین دلیل، در بسیاری از پروژهها انتخاب فیوز با محاسبات دقیق و حتی تست عملی همراه است.
جمعبندی
فیوزها اگرچه از سادهترین اجزای مدارهای الکترونیکی به شمار میروند، اما نقش آنها در حفاظت از تجهیزات حیاتی و اساسی است. این قطعه کوچک میتواند در لحظهای حساس، از آسیب دیدن مجموعهای از قطعات گرانقیمت جلوگیری کند و مانع از بروز خسارتهای جدی شود.
انتخاب آگاهانه نوع فیوز، توجه به مشخصات فنی، در نظر گرفتن شرایط کاری مدار و جایگذاری صحیح آن در طراحی، از اصول اساسی یک طراحی ایمن و حرفهای محسوب میشود. در نهایت میتوان گفت که فیوز به عنوان یک محافظ خاموش، همواره در پسزمینه عملکرد مدار حضور دارد؛ اما در لحظه بروز خطا، همین قطعه کوچک است که از بروز پیامدهای بزرگ جلوگیری میکند.
